產品介紹
技術優勢
1、動作迅速可靠：
采用了可靠的快速算法，從發現故障到出口跳閘時間間隔優于10ms。
2、全數字化設計：
本裝置采用全數字化設計，配置靈活，動作精度高，而且排除了由于旋鈕或其他機械設計導致的誤差隱患。
3、保護原理簡單、合理 根據弧光產生時的特點，裝置采用弧光和電流雙重判據，保證動作的準確性。
4、強大的電氣性能：
弧光探頭設計、連接線等全部采用耐高溫、阻燃的高分子材料，具有超強的電氣隔離效果。裝置完全滿足EMC的標準，保證了弧光保護系統的整體穩定性和動作的可靠性。
5、故障信息記錄全面 在故障弧光發生并引起裝置跳閘后，主控單元或饋線保護單元可以準確的記錄弧光探頭檢測到故障弧光的位置信息，且可以詳細記錄動作時刻的三相電流值。
6、多種輔助保護功能 主控單元不但有弧光保護，還有斷路器失靈等輔助保護，這些保護是弧光保護的合理配置和有效補充。

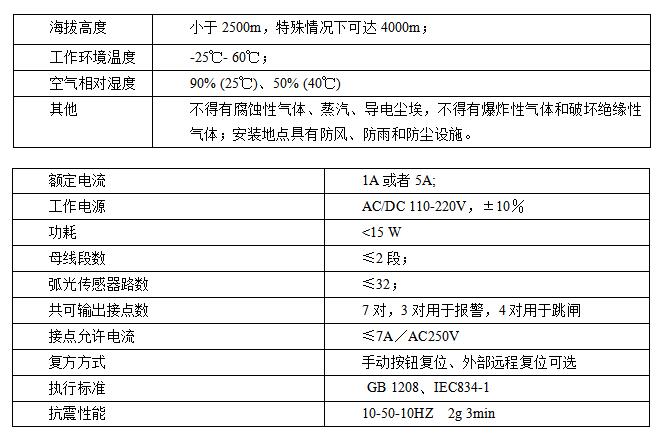

使用環境及技術參數

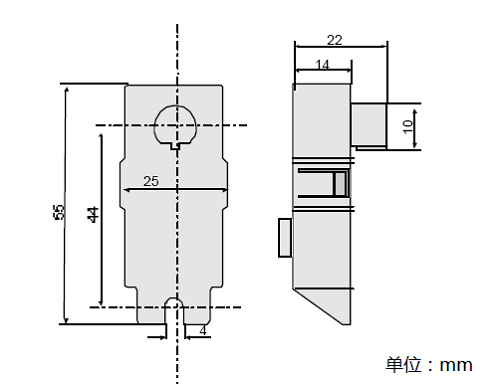

主控單元結構尺寸及探頭安裝

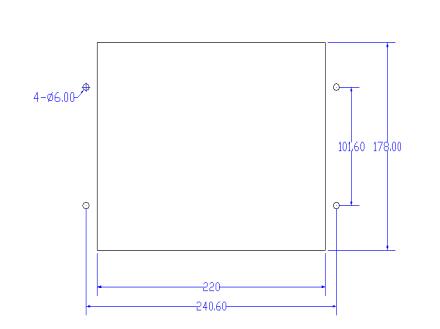

主機前面板尺寸為260*180mm，深度223mm，開孔尺寸為220*178mm。

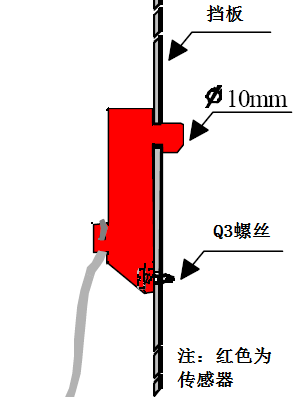

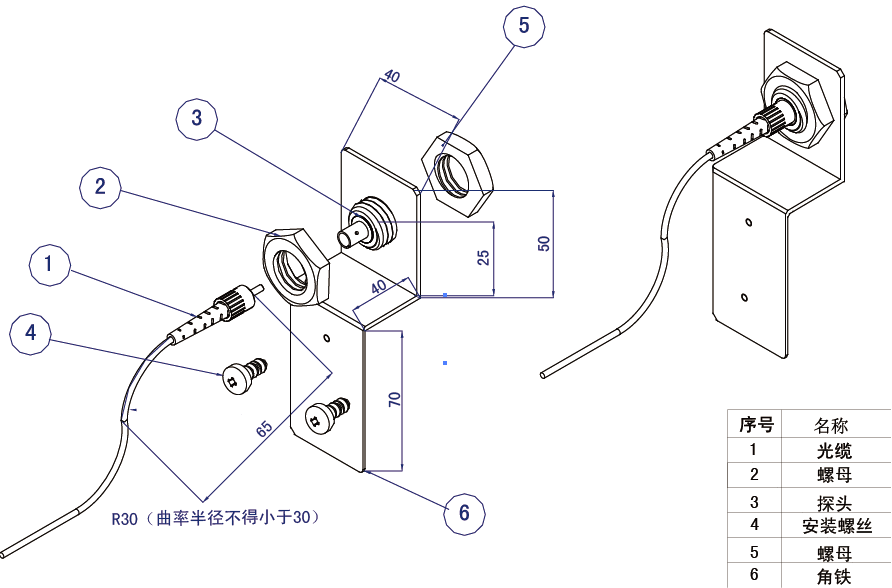

1）電纜式弧光傳感器安裝
1）電纜式弧光傳感器安裝
主控單元結構尺寸及探頭安裝

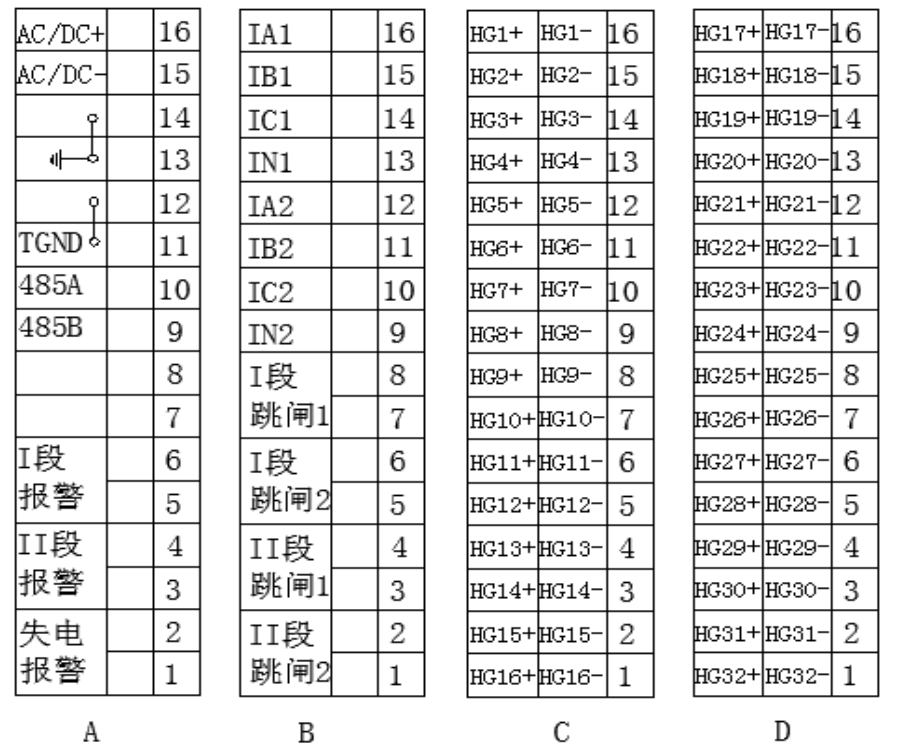

電纜型（D型）探頭背后端子接線圖

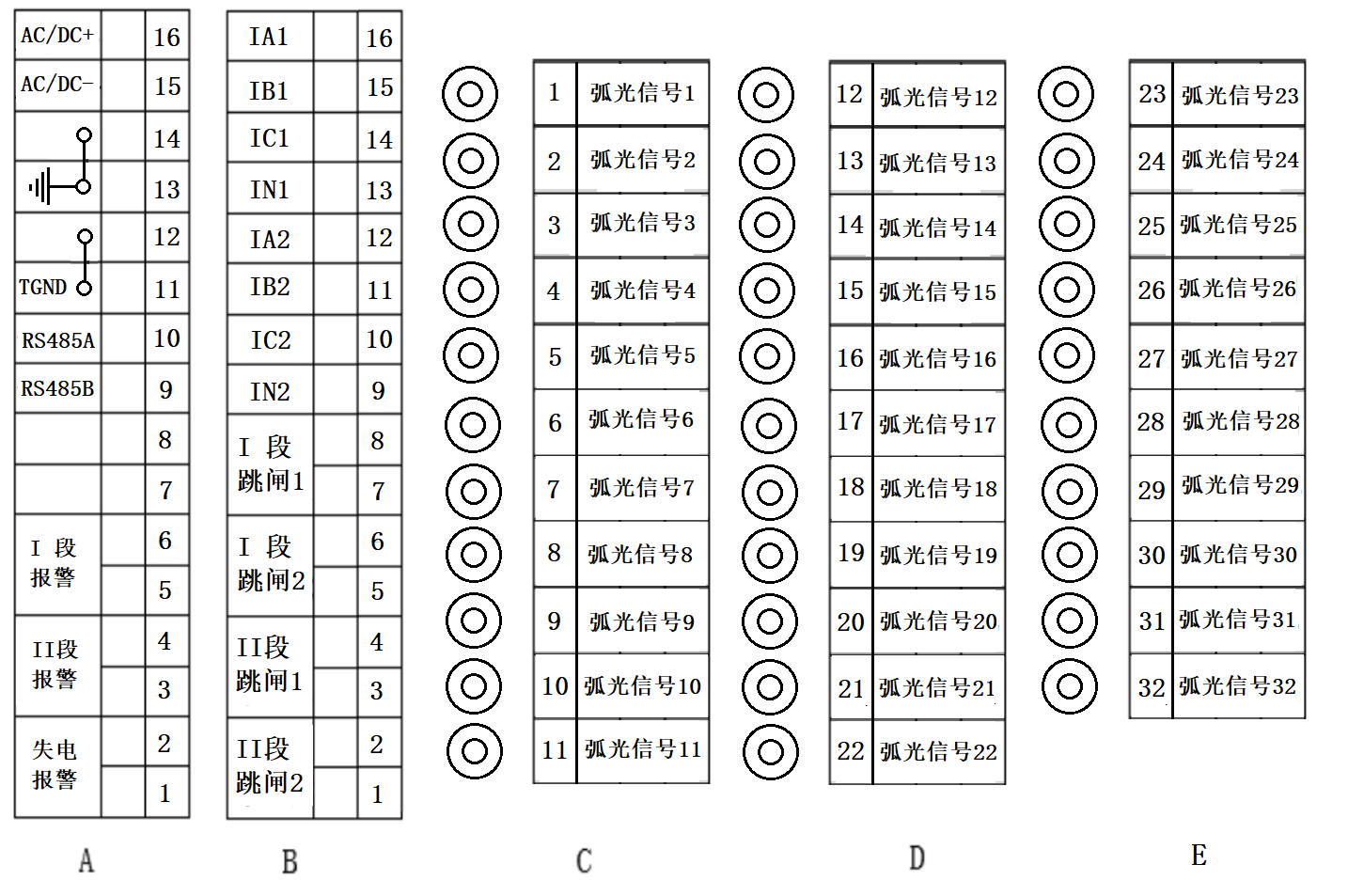

光纖型（G型）探頭背后端子接線圖
