產品介紹

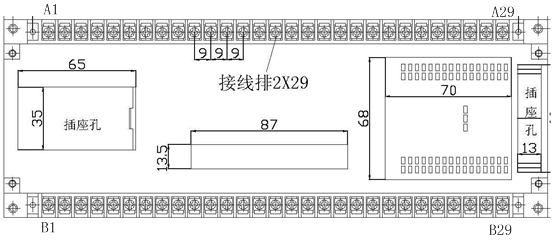

本模塊為了滿足小電流接地選線裝置的跳閘口擴充需求而研制，采用標準導軌安裝方式在柜內加裝。本模塊有22個跳閘繼電器，均為常開接點，編號為1~22。模塊尺寸為：長300mm、寬110mm、高110mm。

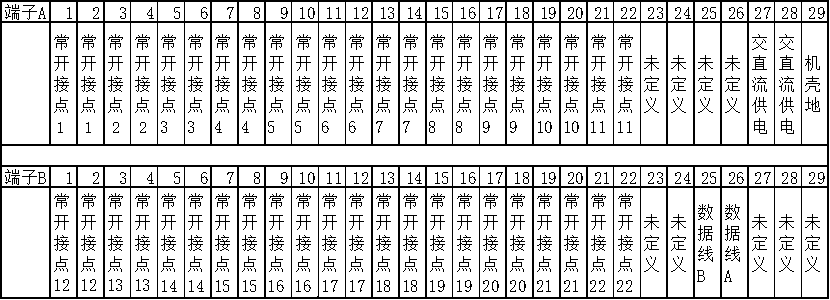

模塊端子說明如下：
說明：本模塊的數據線B、數據線A（B25、B26）分別跟鋁合金選線（XCDX）裝置的B10、B11端子連接或者鈑金殼體選線(XCSX)的B11、B12端子連接實現跳閘功能。
若跳閘路數超過22路，需要再增加一臺該裝置，編號為23~40。
